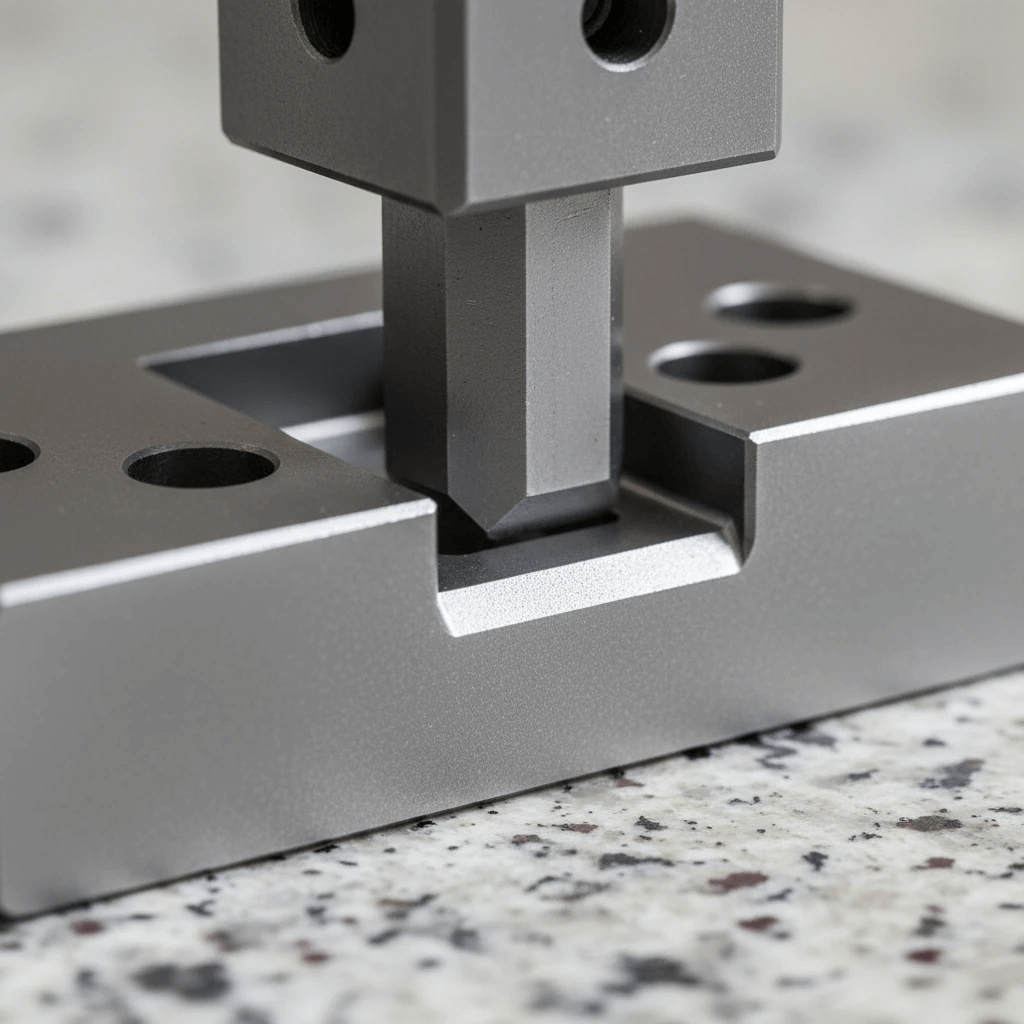

فراتر از فولاد: هنر و علم انتخاب سنبه و ماتریس برای دستیابی به تولید بینقص
در گروه سپهر صنعت، ما با دهها پروژه موفق در زمینه طراحی و ساخت قالبهای پیچیده، به خصوص قالبهای پروگرسیو، به این درک عمیق رسیدهایم که یک انتخاب اشتباه در این مرحله میتواند منجر به فاجعه شود: توقف خط تولید، استهلاک فاجعهبار ابزار، هدررفت مواد اولیه و از همه مهمتر، آسیب به اعتبار برند شما.
این راهنما، چکیدهای از دانش فنی و تجربه عملی ماست تا به شما نشان دهیم چگونه یک انتخاب درست، نه یک هزینه، بلکه یک سرمایهگذاری استراتژیک برای آینده تولید شماست.
گام اول: رمزگشایی مهمترین پارامتر؛ لقی (Clearance)
لقی، یا فاصله جانبی بین لبههای برنده سنبه و ماتریس، اولین و حیاتیترین متغیری است که باید به درستی محاسبه شود. این فاصله کوچک، مسئول مستقیم کیفیت لبه برش، میزان پلیسه و عمر ابزار شماست.
علائم لقی نامناسب در قطعه خروجی شما چیست؟
- لقی بسیار کم: لبه برش دارای دو ناحیه براق مشخص (برش ثانویه) است، پلیسهها تیز و بلند هستند و نیروی عظیمی برای برش لازم است که صدای کوبش شدیدی در پرس ایجاد میکند. این حالت، قاتل شماره یک سنبه و ماتریس شماست.
- لقی بسیار زیاد: لبه برش دارای یک سطح گرد و کشیده شده (Rollover) بسیار بزرگ و یک سطح شکست (Fracture) زاویهدار و خشن است. قطعه از نظر ابعادی دقیق نبوده و لبههای ضعیفی دارد.
فرمول مهندسی، تجربه ما
اگرچه فرمول استاندارد صنعتی نقطه شروع ماست، اما تجربه ما در سپهر غدیر پیمان نشان داده که بهترین نتیجه زمانی حاصل میشود که این فرمول با درک عمیق از رفتار مواد ترکیب شود.
فرمول پایه:
که در آن t ضخامت ورق و C ضریب لقی بر اساس جنس ماده است.
| جنس ورق (Material) | ضریب لقی پیشنهادی (C) |
|---|---|
| فولاد نرم (Mild Steel) | 12% – 18% |
| فولاد ضد زنگ (Stainless Steel) | 20% – 25% |
| آلومینیوم و آلیاژهای نرم | 10% – 13% |
| فولادهای آلیاژی و سخت | 25% – 30% |
اما تخصص ما زمانی مشخص میشود که برای فولادهای خاص با پوششهای متفاوت یا ورقهایی که تحت کار سرد قرار گرفتهاند، این ضریب را به صورت بهینه تنظیم میکنیم تا به تعادل کامل بین کیفیت لبه و عمر ابزار دست یابیم.
گام دوم: محاسبه نیرو، پیشبینی آینده پرس شما
آیا پرس شما توانایی اجرای این قالب را دارد؟ محاسبه دقیق نیروی برش و نیروی ورقگیر، از آسیبهای چند صد میلیونی به دستگاه پرس و شکستگی قالب جلوگیری میکند.
فرمول محاسبه نیروی برش:
- P: محیط مقطع برش (mm)
- t: ضخامت ورق (mm)
- Ss: استحکام برشی ماده (MPa)
یک قدم فراتر در طراحی:
ما در طراحیهای خود، به خصوص برای مواد ضخیم یا مستحکم، از تکنیک برش زاویهدار (Shear Angle) روی سنبه یا ماتریس استفاده میکنیم. این تکنیک مهندسی پیشرفته، نیروی لحظهای برش را به شکل چشمگیری (گاهی تا ۵۰٪) کاهش میدهد و به شما امکان میدهد از پرسهای با تناژ پایینتر استفاده کرده و عمر قالب را به حداکثر برسانید.
گام سوم: انتخاب متریال ابزار؛ از فولاد تا کارباید
انتخاب جنس سنبه و ماتریس، مستقیماً با تیراژ تولید، جنس ورق و پیچیدگی قطعه در ارتباط است. ما در سپهر غدیر پیمان، با تحلیل دقیق نیازهای شما، بهترین گزینه را از میان فولادهای ابزاری پیشرفته انتخاب میکنیم:
- فولاد 1.2510 (SPK): انتخابی عالی برای تولیدات متوسط و موادی که سختی بالایی ندارند. قابلیت ماشینکاری و عملیات حرارتی خوبی دارد.
- فولاد 1.2379 (SPK-R): اسب کاری صنعت قالبسازی. با مقاومت به سایش فوقالعاده، این فولاد برای تیراژهای بالا و برش فولادهای سخت و ضد زنگ ایدهآل است.
- کاربید تنگستن (Tungsten Carbide): زمانی که تیراژ تولید میلیونی است و توقف خط تولید به هیچ وجه پذیرفته نیست، کارباید انتخاب نهایی است. با سختی نزدیک به الماس، عمر این ابزارها چندین برابر بهترین فولادهاست.
عملیات حرارتی، روح فولاد:
بهترین فولاد دنیا با یک عملیات حرارتی نامناسب، به یک قطعه شکننده و بیارزش تبدیل میشود. ما در سپهر غدیر پیمان بر فرآیند سختکاری و تنشزدایی ابزارهای خود نظارت کامل داریم تا اطمینان حاصل کنیم که به حداکثر سختی و چقرمگی مورد نیاز دست مییابند.
چرا مشتریان بزرگ، گروه سپهر صنعت را انتخاب میکنند؟
دانش تئوری به تنهایی کافی نیست. موفقیت ما حاصل ترکیب سه عامل کلیدی است:
- طراحی و شبیهسازی پیشرفته: ما قبل از تراش اولین براده، کل فرآیند را در محیط نرمافزاری شبیهسازی میکنیم. این کار نقاط تمرکز تنش، جریان مواد و مشکلات احتمالی را پیشبینی کرده و ریسک پروژه را به صفر نزدیک میکند.
- دقت در ساخت با ماشینآلات CNC: سنبه و ماتریسهای ما با پیشرفتهترین دستگاههای وایرکات (Wire EDM) و فرز CNC ساخته میشوند. این به معنای دستیابی به تلرانسهای میکرونی، کیفیت سطح آینهای و تضمین لقی دقیق در سراسر محیط برش است.
- نگاه سیستمی به قالب: ما فقط سنبه و ماتریس نمیسازیم؛ ما یک سیستم کامل و یکپارچه طراحی میکنیم. از انتخاب بوش و میل راهنماهای استاندارد اروپایی برای تضمین همراستایی بینقص گرفته تا طراحی بهینه ورقگیر و سیستم خروج قطعه، همه چیز برای یک هدف طراحی میشود: تولید پایدار و بدون دردسر.
آیا آمادهاید کیفیت تولید خود را متحول کنید و با قالبهایی کار کنید که برای میلیونها ضرب بدون خطا طراحی شدهاند؟
تیم مهندسی ما آماده است تا چالشهای تولید شما را بشنود و یک راهحل مهندسیشده و سفارشی ارائه دهد. برای دریافت مشاوره تخصصی رایگان و شروع همکاری، همین امروز با ما تماس بگیرید.
